Zonespot II Highbay -turvavalaisin TWT8456WK
Osoitteelliseen 230 V keskusakustojärjestelmään liitettävä turvavalaisin
Zonespot II Highbay on pinta-asennettava turvavalaisin erityisesti korkeiden tilojen valaistukseen. Valaisimen optiikka on suunniteltu antamaan laaja ja tasainen valokuvio, joka valaisee avoimet alueet tehokkaasti.
IP43-kotelointiluokkansa ansiosta Zonespot II sopii myös kosteisiin tiloihin. Valaisin on helppo ja nopea pinta-asentaa erillisellä asennusosalla, johon kytketään myös sähkönsyöttö.
| Tuotekoodi | TWT8456WK | Sähkönumero | 4280953 | |
|---|---|---|---|---|
| GTIN | 6438045019208 | Tullikoodi | 94056180 | |
| Paino | 0,50 kg | Mitat | 180 × 50 × 180 mm | |
| Rungon materiaali | muovi | CE Merkintä | Kyllä | |
| Väri | RAL9003 (Signal white) | Kuvun materiaali | Akryyli | |
| Sähköinen asennus | 2/3 x 2,5 mm² | EN 60598-2-22 | Kyllä | |
| ETIM luokka | Turva-/opastevalaisin (EC001957) | Muoviosien kuumalankakoe (°C) | 650 | |
| Intelligent Controller | Kyllä | IP Luokka | IP43 | |
| Valonlähde | LED | Valovirta (lm) | 515 | |
| Max. Syöttöteho VA | 16 VA | Max Syöttöteho W | 9,5 W | |
| Asennus vakiona | Pinta | Asennus lisävarusteilla | Ripustus | |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC | Suojausluokka | II | |
| Tapsa Control | Kyllä | Käyttölämpötila Min - Max (°C) | -30...+50 | |
| Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT8456WK |
|---|---|
| Sähkönumero | 4280953 |
| GTIN | 6438045019208 |
| Tullikoodi | 94056180 |
| Paino | 0,50 kg |
| Mitat | 180 × 50 × 180 mm |
| Rungon materiaali | muovi |
| CE Merkintä | Kyllä |
| Väri | RAL9003 (Signal white) |
| Kuvun materiaali | Akryyli |
| Sähköinen asennus | 2/3 x 2,5 mm² |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 650 |
| Intelligent Controller | Kyllä |
| IP Luokka | IP43 |
| Valonlähde | LED |
| Valovirta (lm) | 515 |
| Max. Syöttöteho VA | 16 VA |
| Max Syöttöteho W | 9,5 W |
| Asennus vakiona | Pinta |
| Asennus lisävarusteilla | Ripustus |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC |
| Suojausluokka | II |
| Tapsa Control | Kyllä |
| Käyttölämpötila Min - Max (°C) | -30...+50 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 1 luksin taulukko poistumisreitin keskilinjalla standardin EN 1838 mukaisesti.
- Mittaustaso 0.02 m, mittaustulokset katkokäytöllä.

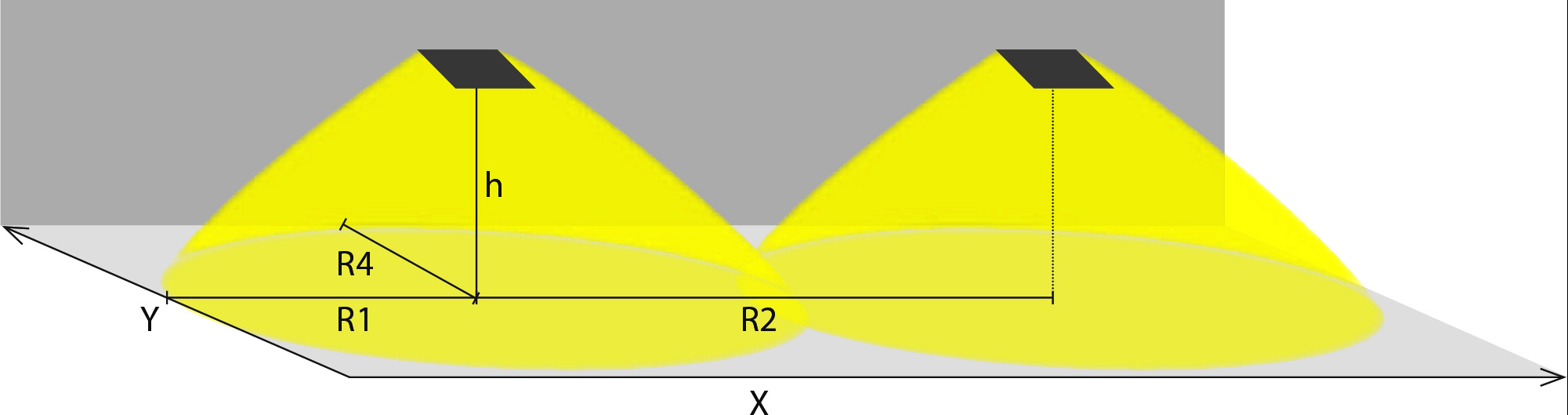

R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R4 etäisyys seinästä Y-suunta
Poistumisreitin turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 6 | 24 | 4 | 10 | 1 |
| 8 | 13 | 4.5 | 11 | 1 |
| 10 | 8 | 4.5 | 12 | 1 |
| 12 | 6 | 5 | 13 | 1 |
| 14 | 4 | 5 | 14 | 1 |
| 16 | 3 | 5.5 | 14.5 | 1 |
| 18 | 2.5 | 5.5 | 15 | 1 |
| 20 | 2 | 5.5 | 15.5 | 1 |
