Slimspot II Zone Extra Highoutput -turvavalaisin TWT1356WK
Osoitteelliseen 230 V keskusakustojärjestelmään liitettävä turvavalaisin
Slimspot II on tehokas ja huomaamaton, uppoasennettava turvavalaisin. Suoralinjaisen ja pienen kokonsa ansiosta valaisin sulautuu saumattomasti tilan arkkitehtuuriin. Laaja tuoteperhe ja optiikkavalikoima tarjoavat monia vaihtoehtoja erilaisten ja erikokoisten alueiden valaisuun. Slimspot II on suunniteltu sisäkäyttöön. Valaisimessa on kestävä metallirunko, joka on vakioväriltään valkoinen. Halutessasi saat Slimspot II -turvavalaisimen myös mustana tai harmaana.
Slimspot II Zone Highoutput antaa laajan ja tasaisen valokuvion.
| Tuotekoodi | TWT1356WK | Sähkönumero | 4148862 | |
|---|---|---|---|---|
| GTIN | 6438045029528 | Tullikoodi | 94056180 | |
| Paino | 0,60 kg | Mitat | 140 × 140 × 49 mm | |
| Rungon materiaali | metalli | CE Merkintä | Kyllä | |
| Väri | RAL9003 (Signal white) | Kuvun materiaali | Akryyli | |
| Sähköinen asennus | 3 x 2,5 mm² | EN 1838 | Kyllä | |
| EN 60598-2-22 | Kyllä | ETIM luokka | Turva-/opastevalaisin (EC001957) | |
| Muoviosien kuumalankakoe (°C) | 650 | Intelligent Controller | Kyllä | |
| IP Luokka | IP20 | Valonlähde | LED | |
| Valovirta (lm) | 1630 | Max. Syöttöteho VA | 35 VA | |
| Max Syöttöteho W | 18 W | Asennus vakiona | Uppo | |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC | Suojausluokka | I | |
| Upotusaukon mitat | ø121 | Tapsa Control | Kyllä | |
| Käyttölämpötila Min - Max (°C) | -30…+50 | Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT1356WK |
|---|---|
| Sähkönumero | 4148862 |
| GTIN | 6438045029528 |
| Tullikoodi | 94056180 |
| Paino | 0,60 kg |
| Mitat | 140 × 140 × 49 mm |
| Rungon materiaali | metalli |
| CE Merkintä | Kyllä |
| Väri | RAL9003 (Signal white) |
| Kuvun materiaali | Akryyli |
| Sähköinen asennus | 3 x 2,5 mm² |
| EN 1838 | Kyllä |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 650 |
| Intelligent Controller | Kyllä |
| IP Luokka | IP20 |
| Valonlähde | LED |
| Valovirta (lm) | 1630 |
| Max. Syöttöteho VA | 35 VA |
| Max Syöttöteho W | 18 W |
| Asennus vakiona | Uppo |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC |
| Suojausluokka | I |
| Upotusaukon mitat | ø121 |
| Tapsa Control | Kyllä |
| Käyttölämpötila Min - Max (°C) | -30…+50 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 0.5 luksin taulukko avoimille alueille standardin EN 1838 mukaisesti; 0.5 metrin raja-alue on huomioitu taulukossa.
- Mittaustaso 0.02 m, mittaustulos katkokäytöllä.

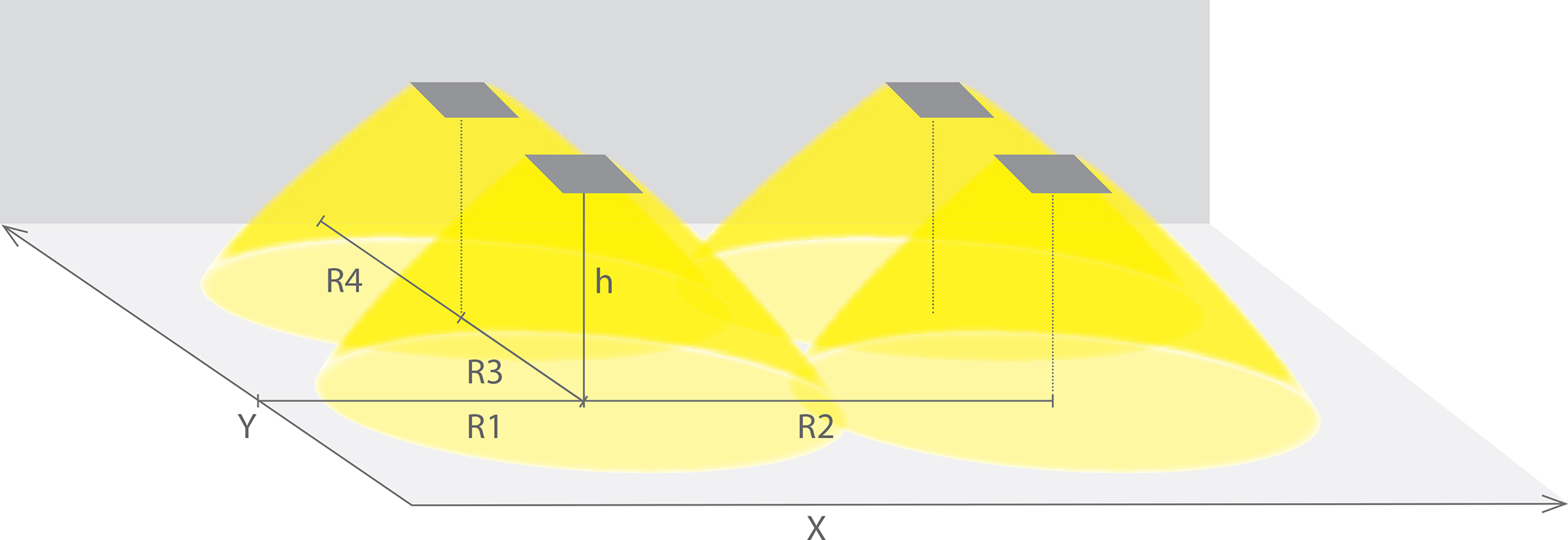

R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R3 valaisimien asennusväli Y-suunta
R4 etäisyys seinästä Y-suunta
Avoimen alueen turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 80 | 4.5 | 8.5 | 8.5 | 4.5 |
| 3 | 56 | 5 | 9.5 | 9.5 | 5 |
| 4 | 32 | 5 | 10 | 10 | 5 |
| 6 | 15 | 7 | 14 | 14 | 7 |
| 8 | 8 | 8 | 16 | 16 | 8 |
| 10 | 5 | 9 | 18 | 18 | 9 |
| 12 | 4 | 9.5 | 19 | 19 | 9.5 |
| 14 | 3 | 10 | 20 | 20 | 10 |
| 16 | 2.5 | 10.5 | 21 | 21 | 10.5 |
| 18 | 2 | 11 | 22 | 22 | 11 |
| 20 | 1.5 | 11 | 22 | 22 | 11 |
