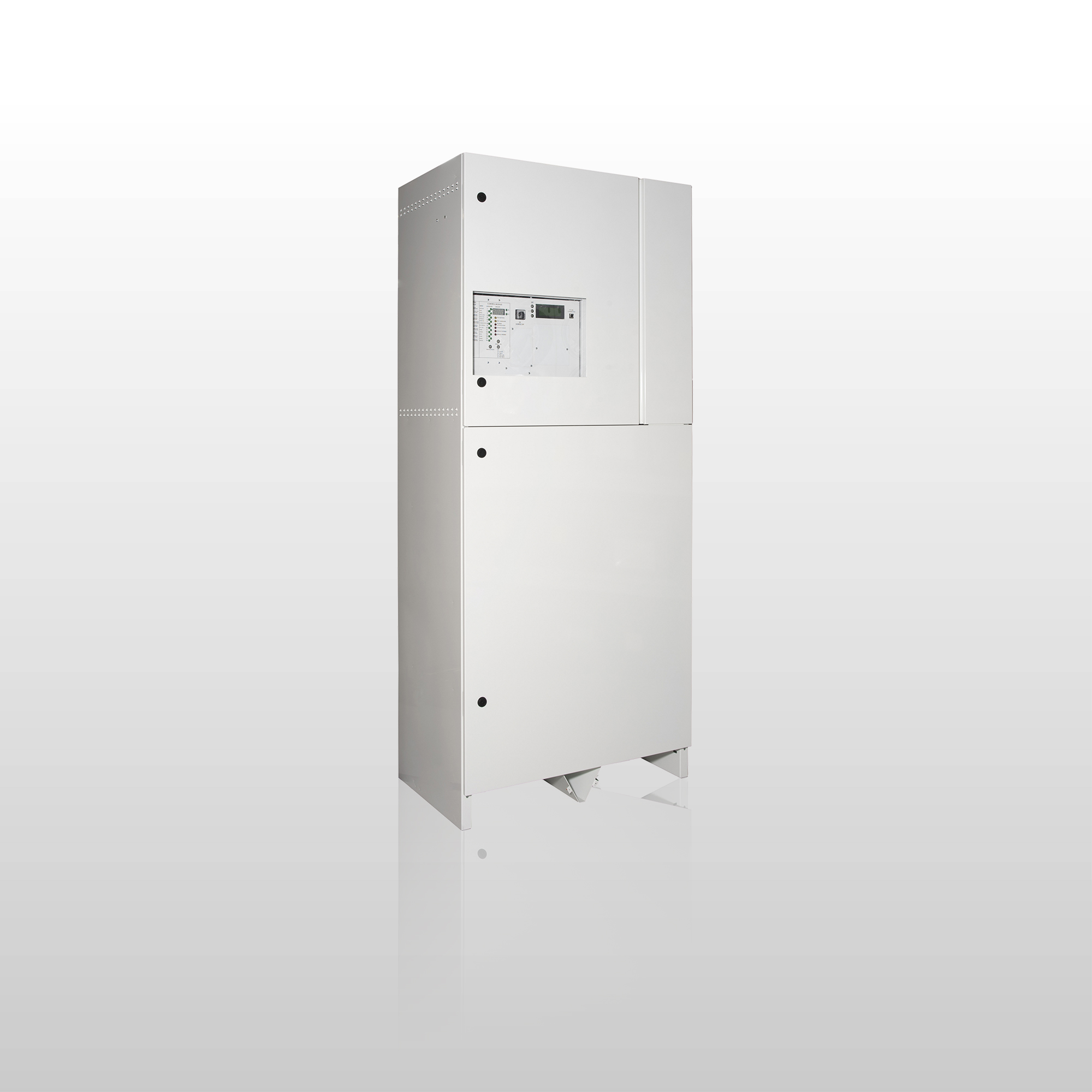

Tapsa Control ZentralbatterieanlageTKT6824CF
230 V Zentralbatterieeinheit, adressierbar, mit Batteriefach
Die Zentralbatterieanlagen der Serie TKT68 bieten effiziente und platzspare Lösungen für die Überwachung einer großen Anzahl von Leuchten.
Sie sind speziell für mittelgroße und große Gebäude konzipiert. TKT68XXC ermöglicht auch die Dezentralisierung von Zentralbatteriesysteme auf mehrere unabhängige Bereiche. TKT68 ist schnell zu montieren, da die Klemmen bequem auf der Oberseite des Gerätes liegen und die Sicherungen der Ausgangsschaltungen an den Klemmen sind.
TECHNISCHE DATEN
- Eingangsspannung 220-240 VAC
- Ausgangsspannung im Normalbetrieb 220-240 VAC
- Ausgangsspannung im Batteriebetrieb 216 VDC
- Batteriespannung von 216 V, wird durch das Zusammenschalten von 18 x 12 V Batterien in Serie erreicht
- Raum für 65 Ah Batterie
- max. 20 Leuchten pro Ausgangskreis (HD 60364-5-56)
- 8, 16 oder 24 Ausgangskreise
- 8 x 350 VA, 4 x 700 VA oder 2 x 1400 VA Parallelschaltung ist möglich
| Produktcode | TKT6824CF | GTIN | 6438045010069 | |
|---|---|---|---|---|
| Zollkode | 85044095 | Gewicht | 150,00 kg | |
| Abmessungen | 512 × 800 × 1930 mm | Batteriespannung (VDC) | 216 | |
| Gehäusematerial | Stahlblech | CE Mark (DE) | Ja | |
| Farbe | RAL9003 (Weiß) | EN 50171 | Ja | |
| ETIM class | Notlichtversorgungszentrale (EC002678) | Intelligent Controller | Ja | |
| IP-Klasse | IP31 | Max Batteriegrösse (Ah) | 65 | |
| Max Load Inrush Current per Single Output Circuit / 1 ms (A) (DE) | 120 | Max. Gesamtleistung, 1 h Dauer (W) | 6000 W | |
| Max. Gesamtleistung, 3 h Dauer (W) | 3340 W | Max. Totalbelastung, 1 h Batteriebetrieb (W) | 6000 W | |
| Max. Totalbelastung, 3 h Batteriebetrieb (W) | 3340 W | Max. Totalbelastung, Netzbetrieb (VA) | 6000 | |
| Nominale Anschlusspannung | 3~ N/PE 220-240/380-415 VAC, 50/60 Hz | Anzahl der Leuchtenkreisen | 24 x 350 VA / W | |
| Ausgangsspannung, Batteriebetrieb (VDC) | 216 | Nominale Ausgangsspannung (VAC) | 220-240 VAC | |
| Kraftverbrauch (VA) | 7100 | Required Short Circuit Current per Single Output Circuit (A) (SE) | 10 | |
| Akkutila | 18 x 12 V / 65 Ah | Tapsa Control | Ja |
| Produktcode | TKT6824CF |
|---|---|
| GTIN | 6438045010069 |
| Zollkode | 85044095 |
| Gewicht | 150,00 kg |
| Abmessungen | 512 × 800 × 1930 mm |
| Batteriespannung (VDC) | 216 |
| Gehäusematerial | Stahlblech |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| EN 50171 | Ja |
| ETIM class | Notlichtversorgungszentrale (EC002678) |
| Intelligent Controller | Ja |
| IP-Klasse | IP31 |
| Max Batteriegrösse (Ah) | 65 |
| Max Load Inrush Current per Single Output Circuit / 1 ms (A) (DE) | 120 |
| Max. Gesamtleistung, 1 h Dauer (W) | 6000 W |
| Max. Gesamtleistung, 3 h Dauer (W) | 3340 W |
| Max. Totalbelastung, 1 h Batteriebetrieb (W) | 6000 W |
| Max. Totalbelastung, 3 h Batteriebetrieb (W) | 3340 W |
| Max. Totalbelastung, Netzbetrieb (VA) | 6000 |
| Nominale Anschlusspannung | 3~ N/PE 220-240/380-415 VAC, 50/60 Hz |
| Anzahl der Leuchtenkreisen | 24 x 350 VA / W |
| Ausgangsspannung, Batteriebetrieb (VDC) | 216 |
| Nominale Ausgangsspannung (VAC) | 220-240 VAC |
| Kraftverbrauch (VA) | 7100 |
| Required Short Circuit Current per Single Output Circuit (A) (SE) | 10 |
| Akkutila | 18 x 12 V / 65 Ah |
| Tapsa Control | Ja |
Maßzeichnungen
