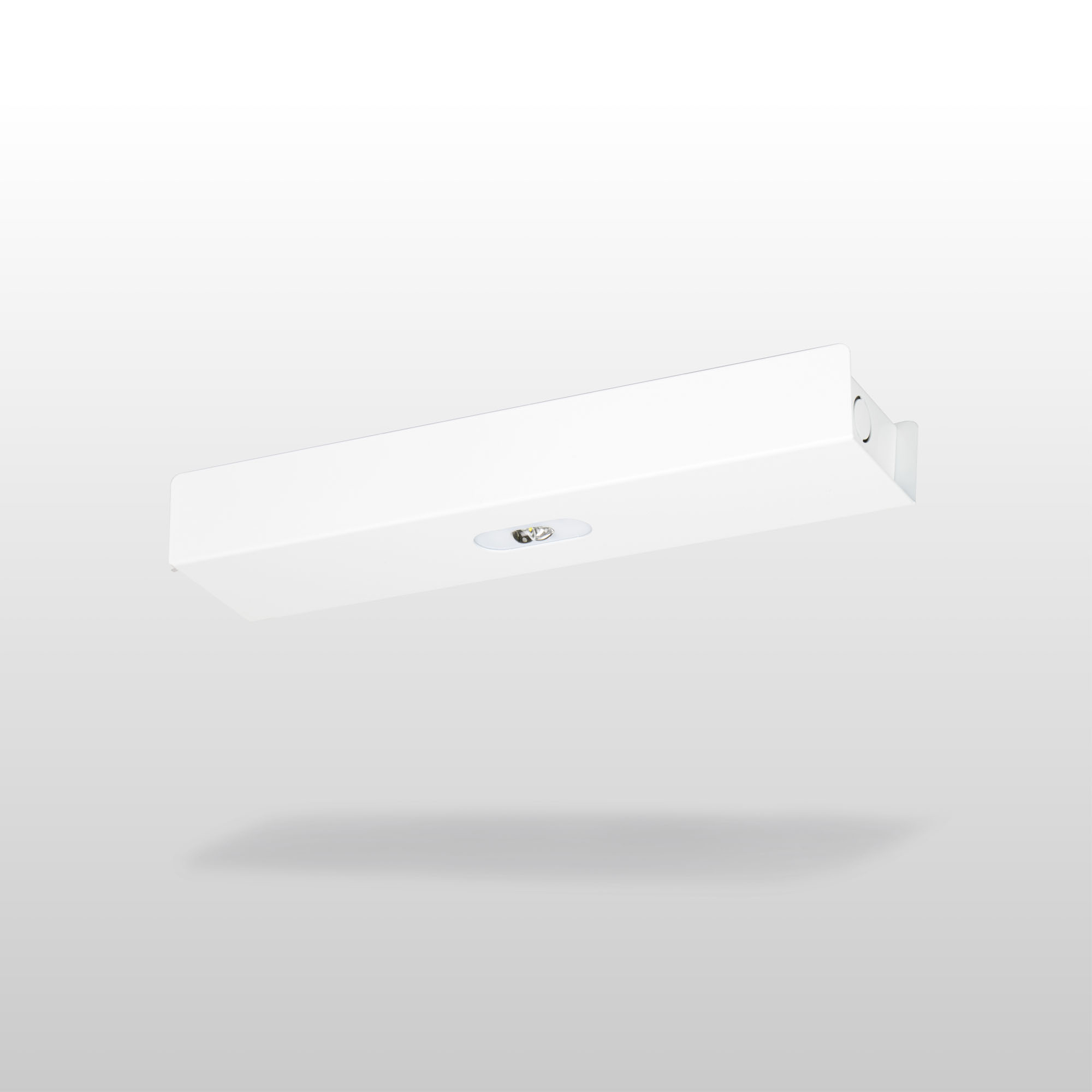

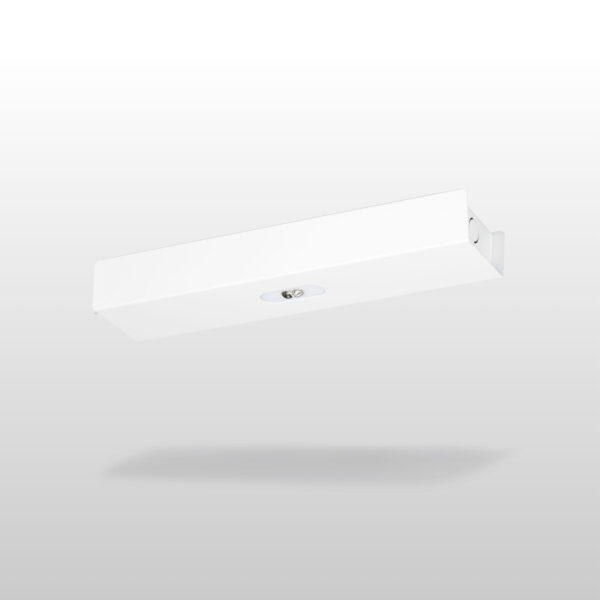

TWTC171W 24-230V IP20

icon-ce
EN 1838
EN 60598_2_22
650 °C
20
icon-LED
24-230 V 50/60 Hz AC DC
icon-ProtectionClassIII
icon-ProtectionClassI
9003
icon-Through-wiring
ProduktcodeTWTC171WGTIN6438045025148
Zollkode94056180Gewicht0,90 kg
Abmessungen34,50 × 8,00 × 4,80 cmGehäusematerialMetall
CE Mark (DE)JaFarbeRAL9003 (Weiß)
Elektrische Montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)EN 1838Ja
EN 60598-2-22JaETIM classSicherheitsleuchte (EC001957)
Hitzdrahtmessung für Kunststoffteile (°C)650 IP-KlasseIP20
LichtquelleLEDLichtstrom (lm)230
Max Eingansleistung VA7,5 VA (24 V), 11 VA (230 V)Max Eingansleistung W4 W (24 V), 4 W (230 V)
MontageDecken, Leiste, AufbauNominale Anschlusspannung24-230 V, 50/60 Hz AC, DC
SchutzklasseIII (24 V), I (230 V)Temperature Range Min - Max (°C) (DE)-30...+50
Für Durchgangsverdrahtung geeignetJa
ProduktcodeTWTC171W
GTIN6438045025148
Zollkode94056180
Gewicht0,90 kg
Abmessungen34,50 × 8,00 × 4,80 cm
GehäusematerialMetall
CE Mark (DE)Ja
FarbeRAL9003 (Weiß)
Elektrische Montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)
EN 1838Ja
EN 60598-2-22Ja
ETIM classSicherheitsleuchte (EC001957)
Hitzdrahtmessung für Kunststoffteile (°C)650
IP-KlasseIP20
LichtquelleLED
Lichtstrom (lm)230
Max Eingansleistung VA7,5 VA (24 V), 11 VA (230 V)
Max Eingansleistung W4 W (24 V), 4 W (230 V)
MontageDecken, Leiste, Aufbau
Nominale Anschlusspannung24-230 V, 50/60 Hz AC, DC
SchutzklasseIII (24 V), I (230 V)
Temperature Range Min - Max (°C) (DE)-30...+50
Für Durchgangsverdrahtung geeignetJa

Maßzeichnungen

Maßzeichnung

Lichtverteilungstabellen

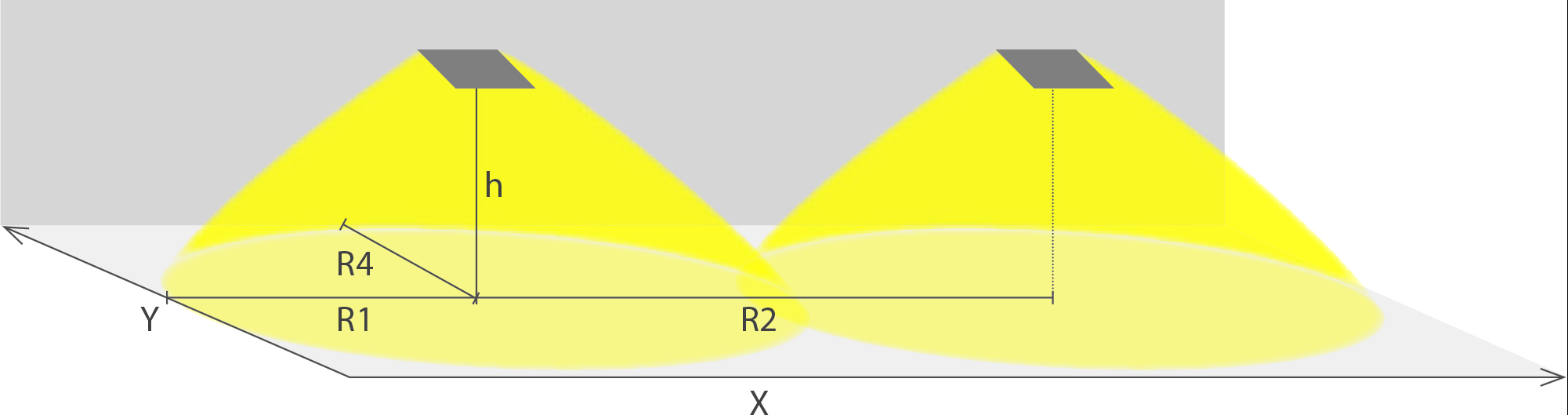

Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)

  • 1 Tabelle fur Fluchtwegebeleuchtung mit 1 lux auf der Mittelachse nach Norm EN 1838
  • Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.

R1 Abstand von Wand (X-Achse)

R2 Montageabstand zwischen den Leuchten (X-Achse)

R4 Abstand von Wand (Y-Achse)

Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)

Montagehöhe (m)Beleuchtungsstärke unterhalb der Leuchte (lx)R1 (m)R2 (m)R4 (m)
--1 lx1 lx1 lx
2.57.59211
4310281
61.59221
