ESC 81 hänvisningsarmatur TWT8141WK

ESC 81 hänvisningsarmatur TWT8141WK

Ladda ner PDF

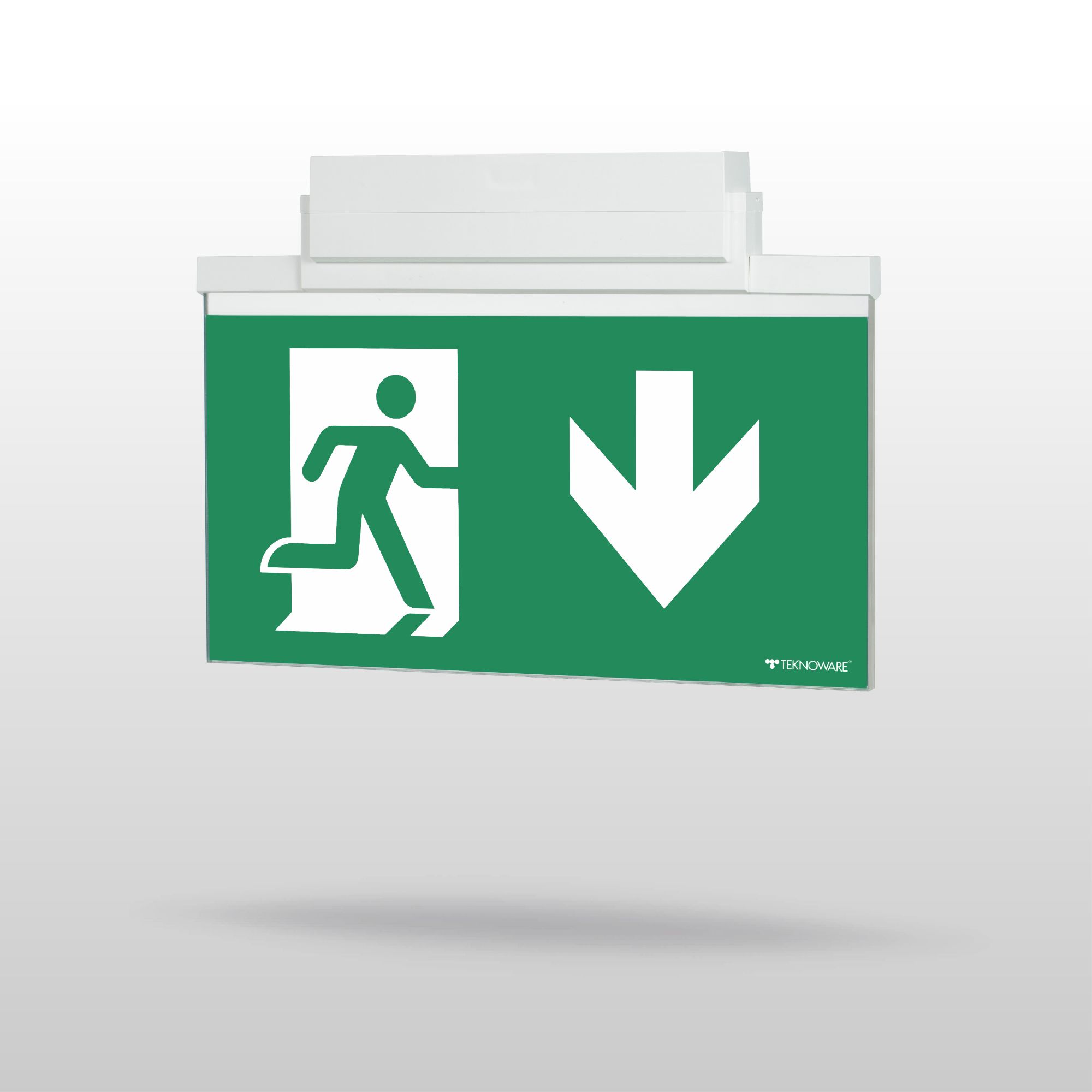

Adresserbar 24 V centralmatade hänvisningsarmatur

ESC 81 är en innovativ hänvisningsarmatur utrustad med en ljusskylt. Den kombinerar den senaste tekniken med modern armaturdesign.
Jämnt belysta ljusskyltar, låg strömförbrukning och slanka armaturer är resultatet av Teknowares banbrytande kompetens inom elektronik- och produktdesign. Armaturen kan användas både ensidig och dubbelsidig, och monteras på ytan eller infälld.
ESC 81 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

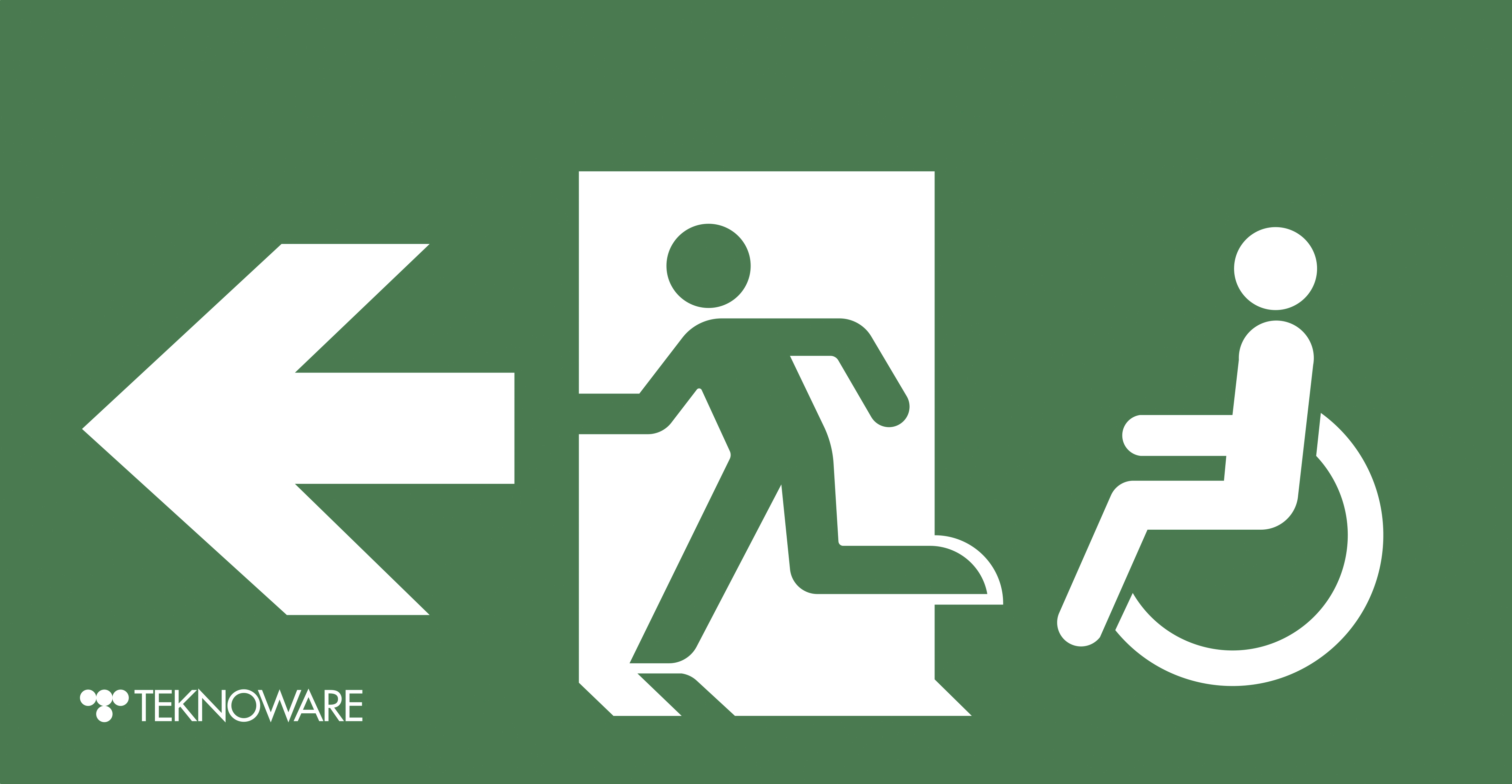

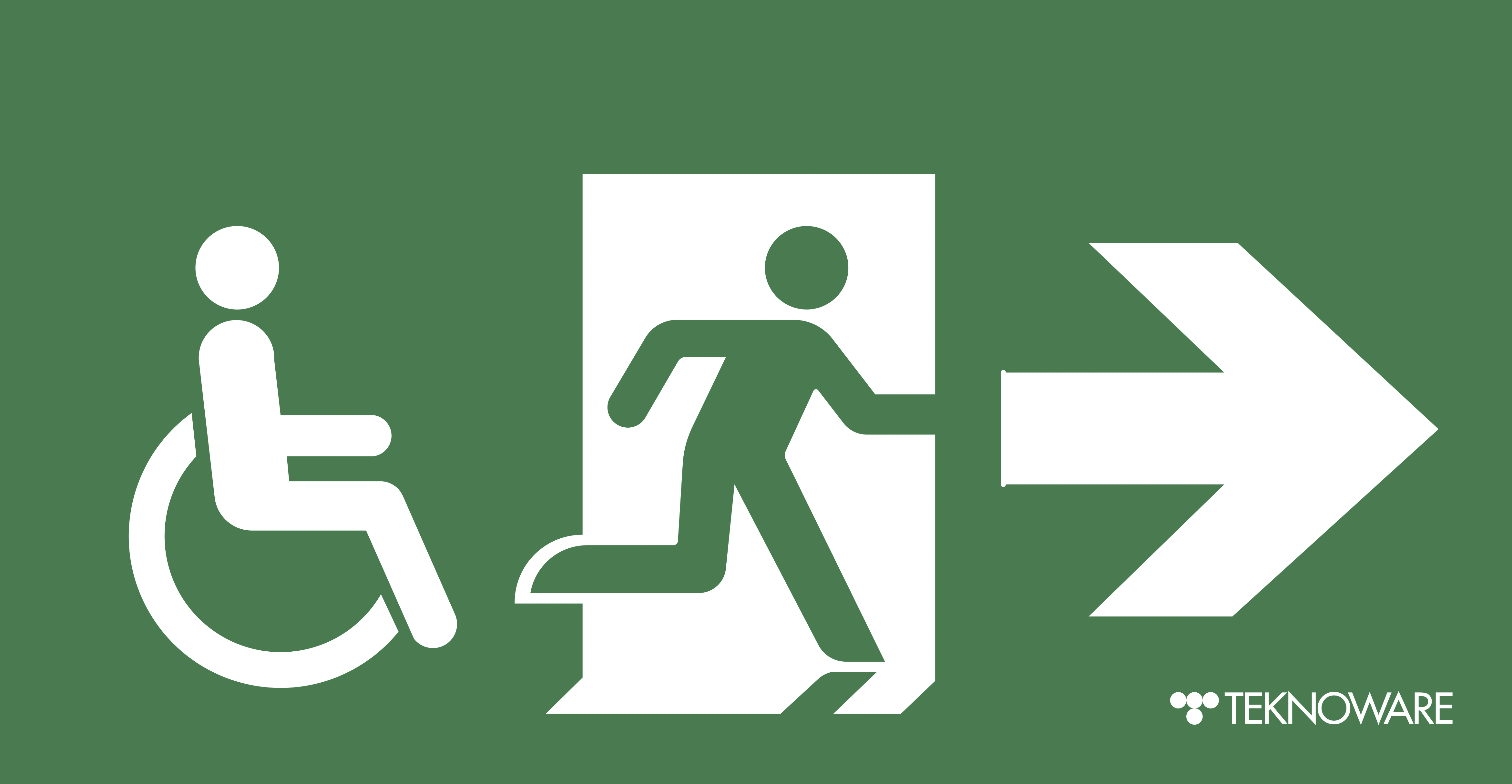

Piktogram köps separat.

icon-ce
EN 1838
EN 60598_2_22
650 °C
43
icon-LED
24 V 50/60 Hz AC DC
icon-ProtectionClassIII
9003
icon-TapsaControl
icon-Through-wiring
40 m
60 m
ProduktkodTWT8141WKSähkönumero (FI)4148747
E-nummer (SE)NejGTIN6438045028378
Tullkod94056180Vikt1,40 kg
Mått40,50 × 4,00 × 28,70 cmStommmaterialplast
CE Mark (SE)JaFärgRAL9003 (Signal white)
Elektrisk montage2/3 x 2,5 mm²EN 1838Ja
EN 60598-2-22JaETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650 IP-klassIP43
LjuskällaLEDMax inmatningseffekt VA3,6 VA
Max inmatningseffekt W3,8 WMontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, InfälldNominell anslutningsspänning24 V, 50/60 Hz AC, DC
SkyddsklassIIIHåltagning för infälld montering45 x 415
Tapsa ControlJaDrifttemperatur Min - Max (°C)-30...+50
ÖverkopplingsbarJaLäsavstånd40 m, 60 m
ProduktkodTWT8141WK
Sähkönumero (FI)4148747
E-nummer (SE)Nej
GTIN6438045028378
Tullkod94056180
Vikt1,40 kg
Mått40,50 × 4,00 × 28,70 cm
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage2/3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43
LjuskällaLED
Max inmatningseffekt VA3,6 VA
Max inmatningseffekt W3,8 W
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning24 V, 50/60 Hz AC, DC
SkyddsklassIII
Håltagning för infälld montering45 x 415
Tapsa ControlJa
Drifttemperatur Min - Max (°C)-30...+50
ÖverkopplingsbarJa
Läsavstånd40 m, 60 m

Måttritningar

Måttritning
Måttritning

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning ESC 81 - VOT52Ladda

Installationsvideor

Produkter som krävs

ProduktkodE-nummerBeskrivningLäsavståndPiktogram
PBV81401ER7347080Piktogram PBV81401ER40 m Lägg till i varukorg
PBV81401EPiktogram PBV81401E40 m Lägg till i varukorg
PBV81402E3Piktogram PBV81402E340 m Lägg till i varukorg
PBV81402EPiktogram PBV81402E40 m Lägg till i varukorg
PBV81601EPiktogram PBV81601E60 m Lägg till i varukorg
PBV81602EPiktogram PBV81602E60 m Lägg till i varukorg
PBV81601E2Piktogram PBV81601E260 m Lägg till i varukorg
PBV81601E1Piktogram PBV81601E160 m Lägg till i varukorg
PBV81401E2Piktogram PBV81401E240 m Lägg till i varukorg
PBV81401E1Piktogram PBV81401E140 m Lägg till i varukorg

Tillbehör

ProduktkodE-nummerBeskrivning
TWT8102Flag bracket TWT8102Lägg till i varukorg
TWT8101Infälld monteringsram TWT8101Lägg till i varukorg
TW77510B7341214Bollskydd TW77510BLägg till i varukorg
TWT9000Pendelhållare TWT9000Lägg till i varukorg

ProduktkodE-nummerBeskrivningLäsavståndPiktogram
XWT81017341207Vit täckdekal XWT8101 Lägg till i varukorg
XWT8106Vit täckdekal XWT8106 Lägg till i varukorg
