ESC 81 dimmad hänvisningsarmatur TWS8192WRT

ESC 81 dimmad hänvisningsarmatur TWS8192WRT

Ladda ner PDF

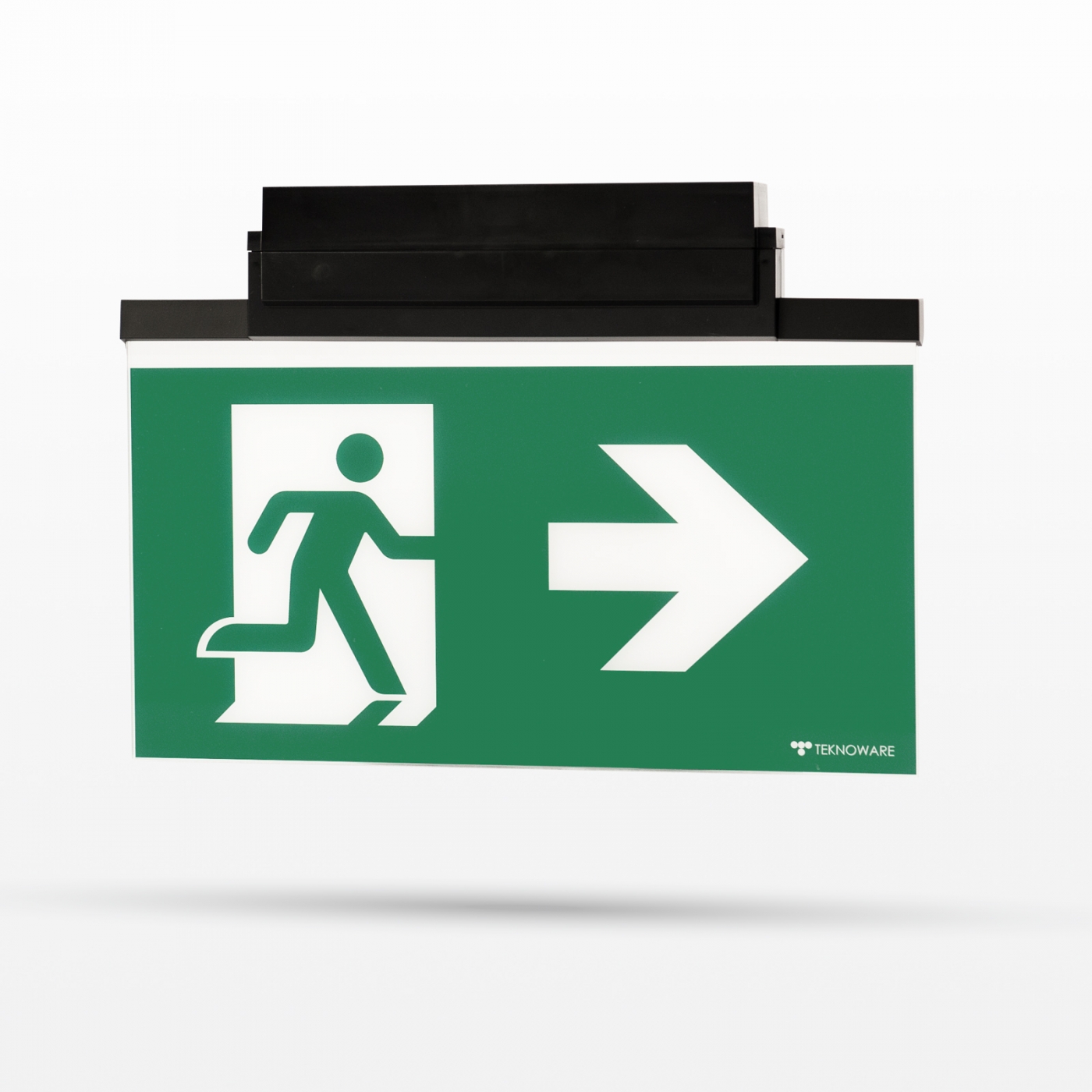

Escap dimmad hänvisningsarmatur med 1 h kondensatordrift och självtestfunktion

ESC 81 är en innovativ hänvisningsarmatur utrustad med en ljusskylt. Den kombinerar den senaste tekniken med modern armaturdesign. ESC 81 TWS8192WRT är dimmad för att förhindra störande ljus från hänvisningsarmaturen i mörka miljöer.

Jämnt belysta ljusskyltar, låg strömförbrukning och slanka armaturer är resultatet av Teknowares banbrytande kompetens inom elektronik- och produktdesign. Armaturen kan användas både ensidig och dubbelsidig, och monteras på ytan eller infälld.

ESC 81 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

Piktogram köps separat.

1 h
icon-ce
EN 1838
EN 60598_2_22
icon-Escap
850 °C
43
icon-LED
220-240 V 50/60 Hz AC
icon-ProtectionClassII
9005
icon-Through-wiring
40 m
60 m
ProduktkodTWS8192WRTSähkönumero (FI)4148754
E-nummer (SE)NejGTIN06438045028446
Tullkod94056180Vikt1,40 kg
Mått40,50 × 4,00 × 28,70 cmDrifttid (h)1 h
StommmaterialplastCE Mark (SE)Ja
FärgRAL9005 (Jet black)Elektrisk montage2/3 x 2,5 mm²
EN 1838JaEN 60598-2-22Ja
EscapJaETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850 IP-klassIP43
LjuskällaLEDMax inmatningseffekt VA4 VA
MontageTak, VäggMontage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning220-240 V, 50/60 Hz ACSkyddsklassII
Håltagning för infälld montering53 x 415Drifttemperatur Min - Max (°C)-25...+35
ÖverkopplingsbarJaLäsavstånd40 m, 60 m
ProduktkodTWS8192WRT
Sähkönumero (FI)4148754
E-nummer (SE)Nej
GTIN06438045028446
Tullkod94056180
Vikt1,40 kg
Mått40,50 × 4,00 × 28,70 cm
Drifttid (h)1 h
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9005 (Jet black)
Elektrisk montage2/3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
EscapJa
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850
IP-klassIP43
LjuskällaLED
Max inmatningseffekt VA4 VA
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning220-240 V, 50/60 Hz AC
SkyddsklassII
Håltagning för infälld montering53 x 415
Drifttemperatur Min - Max (°C)-25...+35
ÖverkopplingsbarJa
Läsavstånd40 m, 60 m

Måttritningar

Måttritning
Måttritning

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning ESC 81 - VOT52Ladda
