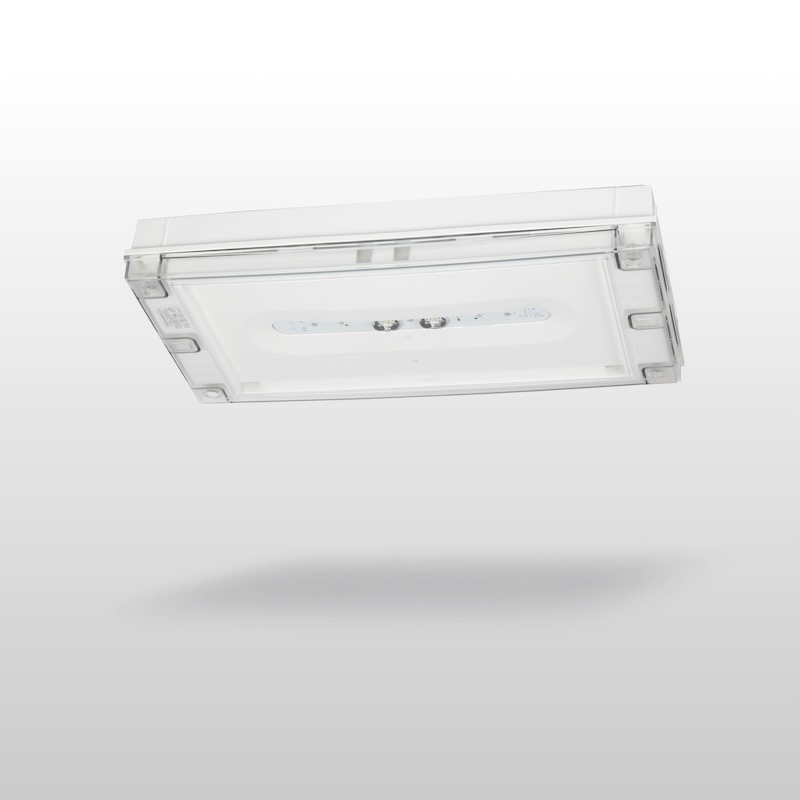

Solid Line Lowbay nödljusarmatur TWT4251WK
Adresserbar 230 V centralmatade nödljusarmatur för utrymningsväg
Solid Line Lowbay har utvecklats för nödbelysning av utrymningsvägar.
Hög klassificering (IP65) säkerställer att armaturen är helt damm- och vattentät.
Solid är lämplig för användning i exempelvis industrilokaler och garage. Escap- och centralmatade armaturer är lämplig också utomhus. Solid-armaturerna använder högeffektiva lysdioder som ljuskälla.
Armaturen har utformats speciellt för snabb och enkel installation.
| SKU | TWT4251WK | E-nummer | Nej | |
|---|---|---|---|---|
| GTIN | 6438045021065 | Tullkodex | 94056180 | |
| Vikt | 1,10 kg | Mått | 37,10 × 18,10 × 5,70 cm | |
| Stommmaterial | plast | CE Mark (SE) | Ja | |
| Färg | RAL9003 | Elektrisk montage | 2/3 x 2,5 mm² | |
| EN 1838 | Ja | EN 60598-2-22 | Ja | |
| ETIM class | [EC001957] | Glödtrådstest för plastikkomponent (°C) | 650 | |
| Intelligent Controller | Ja | IP-klass | IP65 | |
| Ljuskälla | LED | Ljusflöde (lm) | 280 | |
| Max inmatningseffekt VA | 10 VA | Max inmatningseffekt W | 6 W | |
| Montage | Yt | Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC | |
| Skyddsklass | II | Tapsa Control | Ja | |
| Temperature Range Min - Max (°C) (SE) | -30…+50 | Für Durchgangsverdrahtung geeignet | Ja |
| SKU | TWT4251WK |
|---|---|
| E-nummer | Nej |
| GTIN | 6438045021065 |
| Tullkodex | 94056180 |
| Vikt | 1,10 kg |
| Mått | 37,10 × 18,10 × 5,70 cm |
| Stommmaterial | plast |
| CE Mark (SE) | Ja |
| Färg | RAL9003 |
| Elektrisk montage | 2/3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 650 |
| Intelligent Controller | Ja |
| IP-klass | IP65 |
| Ljuskälla | LED |
| Ljusflöde (lm) | 280 |
| Max inmatningseffekt VA | 10 VA |
| Max inmatningseffekt W | 6 W |
| Montage | Yt |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC |
| Skyddsklass | II |
| Tapsa Control | Ja |
| Temperature Range Min - Max (°C) (SE) | -30…+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 10 | 8 | 19 | 1 |
| 3 | 6.5 | 9 | 22 | 1 |
| 4 | 3.5 | 11 | 27 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Allmän information om montering av Teknoware armaturer | Ladda |
| Teknoware-SOLID-VOT105.pdf | Ladda |
