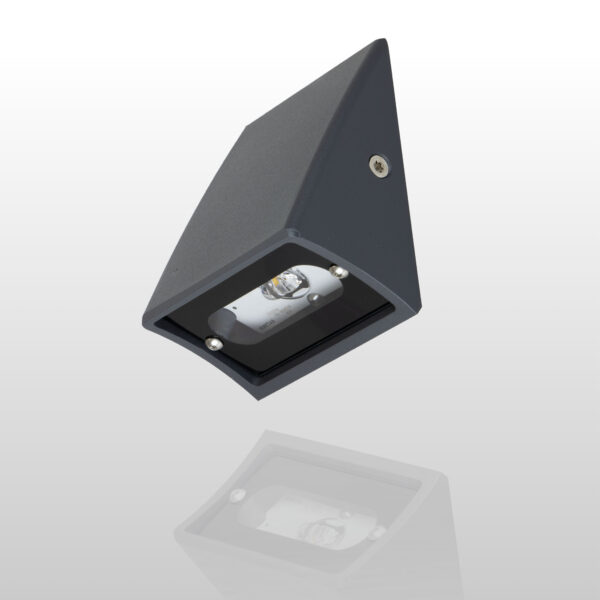

Smooth Line nödljusarmatur TWTC851WK

Adresserbar 230 V centralmatade nödljusarmatur

Teknoware Smooth är en liten och elegant men extremt hållbar nödbelysningsarmatur som har optimerats för utomhusbruk. Armaturen smälter in sömlöst i byggnadens arkitektur tack vare sin eleganta design. Smooth består alltid av två enheter: armaturen och en separat elektronisk inomhusenhet. Smooth inkluderar en 5 meters brandsäker matarkabel mellan enheterna. Armaturen har utformats för ytmontering på vägg. Smooth har ett slagtåligt gjutet aluminiumhölje (IK10) och är damm- och vattentät (IP65 för armaturens synliga del). Armaturens standardfärg är grafitgrå (RAL 7024), andra färger finns tillgängliga på begäran (t.ex. vit RAL 9003).
Smooth Line är en kompakt nödbelysningsarmatur som har utformats för effektiv belysning av utrymningsvägar. Armaturen ger ett långt och smalt mönster.

icon-ce
EN 1838
EN 60598_2_22
850 °C
icon-IntelligentControl
20, 65
icon-LED
220-240 V 50/60 Hz AC DC
icon-ProtectionClassI
7024
icon-TapsaControl
icon-Through-wiring
SKUTWTC851WKE-nummerNej
GTIN6438045026657Tullkodex94056180
Vikt0,80 kgMått10,00 × 6,00 × 11,00 cm
StommmaterialaluminiumgjutningCE Mark (SE)Ja
FärgRAL7024Elektrisk montage3 x 2,5 mm²
EN 1838JaEN 60598-2-22Ja
ETIM class[EC001957]Glödtrådstest för plastikkomponent (°C)850
Intelligent ControllerJaIP-klassIP20, IP65
LjuskällaLEDLjusflöde (lm)114
Max inmatningseffekt VA10 VAMax inmatningseffekt W5,5 W
MontageVäggNominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
SkyddsklassITapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50Für Durchgangsverdrahtung geeignetJa
SKUTWTC851WK
E-nummerNej
GTIN6438045026657
Tullkodex94056180
Vikt0,80 kg
Mått10,00 × 6,00 × 11,00 cm
Stommmaterialaluminiumgjutning
CE Mark (SE)Ja
FärgRAL7024
Elektrisk montage3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850
Intelligent ControllerJa
IP-klassIP20, IP65
LjuskällaLED
Ljusflöde (lm)114
Max inmatningseffekt VA10 VA
Max inmatningseffekt W5,5 W
MontageVägg
Nominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
SkyddsklassI
Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50
Für Durchgangsverdrahtung geeignetJa

Måttritningar

Måttritning

Ljusfördelningsdiagram

Nödbelysning för utrymningsväg (takmontage)

  • 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.

R1 avstånd från vägg (X-axel)

R2 Avstånd mellan armaturerna (X-axel)

R4 Avstånd från vägg (Y-axel)

Nödbelysning för utrymningsväg (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R4 (m)
--1 lx1 lx1 lx
2.543.5111
32.92.6101
41.5291
