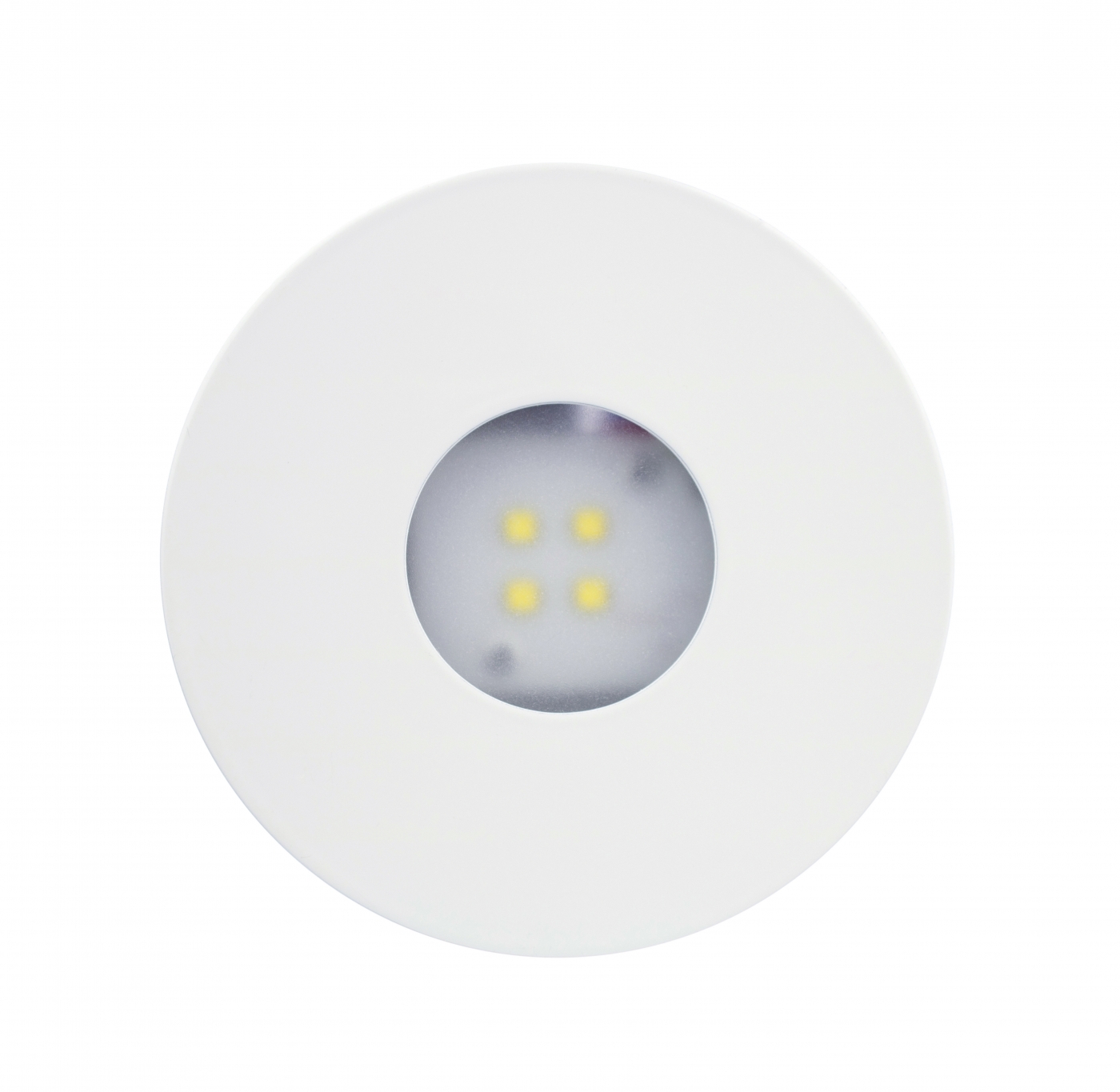

Slimspot II Zone Highoutput nödljusarmatur TWT1351WKP

Adresserbar 230 V centralmatade nödljusarmatur

Slimspot II är en mycket effektiv nödbelysning med armaturhus helt i metall. Den har ett elegant och minimalistiskt utseende så att den smälter in med omgivningen och arkitekturen. Den breda produktfamiljen och utbudet av optik från Slimspot II ger dig flera alternativ för att passa en mängd olika applikationer och system. Slimspot II är designad för inomhusbelysning och har en hållbar metallstomme. Standardfärgen på armaturen är vit. På begäran är det också möjligt att få Slimspot II i svart och grått för att matcha omgivningen.
Slimspot II Zone Highoutput ger ett brett, jämt mönster.
Denna belysningsmodell är utrustad med lokal fasövervakning. Lampan tänds när nödljuset slås av för nödanvändning och när lampans egen faskontrollanslutning kopplar bort el. Denna modell är mycket väl lämpad för hotellrum, till exempel.

icon-ce
EN 60598_2_22
650 °C
icon-IntelligentControl
20
icon-LED
220-240 V 50/60 Hz AC DC
icon-ProtectionClassI
9003
icon-TapsaControl
icon-Through-wiring
ProduktkodTWT1351WKPSähkönumero (FI)4244109
E-nummer (SE)NejGTIN6438045024349
Tullkod94056180Vikt0,40 kg
Mått9,00 × 9,00 × 5,00 cmStommmaterialmetal
CE Mark (SE)JaFärgRAL9003 (Signal white)
Elektrisk montage3 x 2,5 mm²EN 60598-2-22Ja
ETIM class[EC001957]Glödtrådstest för plastikkomponent (°C)650
Intelligent ControllerJaIP-klassIP20
LjuskällaLEDLjusflöde (lm)465
Max inmatningseffekt VA13 VAMax inmatningseffekt W8,5W
MontageInfälldNominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
SkyddsklassIHåltagning för infälld monteringø75
Tapsa ControlJaTemperature Range Min - Max (°C) (SE)-30...+50
ÖverkopplingsbarJa
ProduktkodTWT1351WKP
Sähkönumero (FI)4244109
E-nummer (SE)Nej
GTIN6438045024349
Tullkod94056180
Vikt0,40 kg
Mått9,00 × 9,00 × 5,00 cm
Stommmaterialmetal
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage3 x 2,5 mm²
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
Intelligent ControllerJa
IP-klassIP20
LjuskällaLED
Ljusflöde (lm)465
Max inmatningseffekt VA13 VA
Max inmatningseffekt W8,5W
MontageInfälld
Nominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
SkyddsklassI
Håltagning för infälld monteringø75
Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50
ÖverkopplingsbarJa

Måttritningar

Måttritning
Måttritning

Ljusfördelningsdiagram

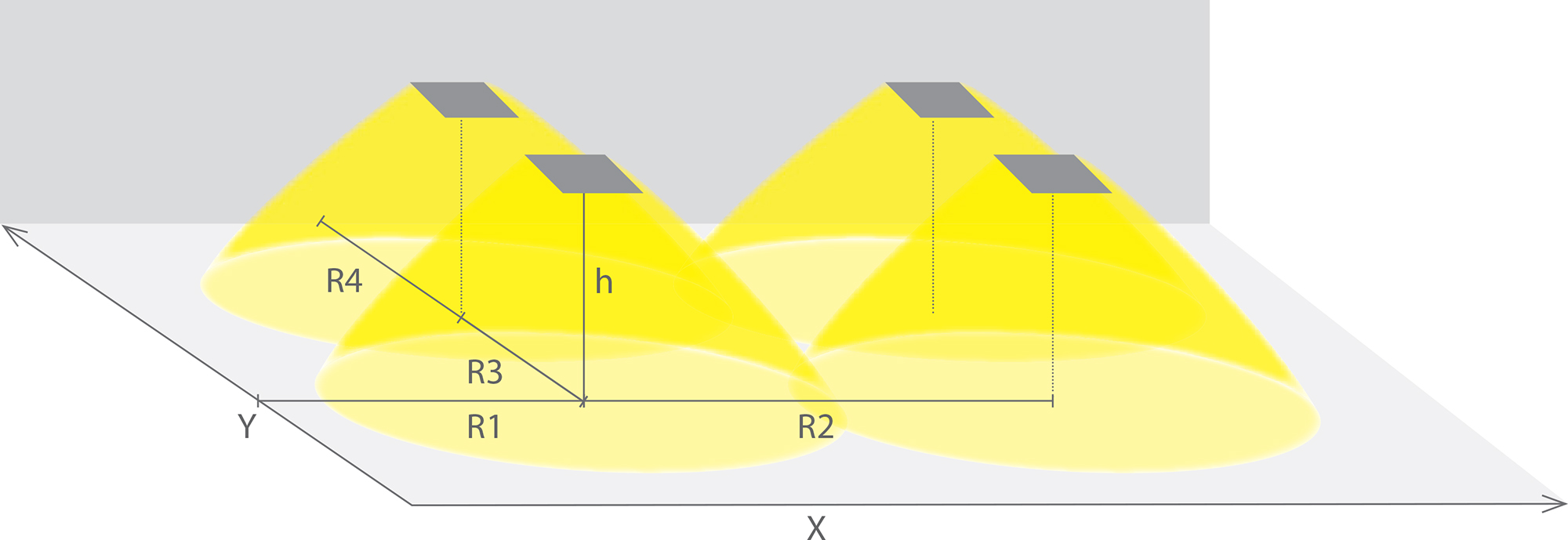

Nödbelysning för öppna ytor (takmontage)

  • 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R3 (m)R4 (m)
--0.5 lx0.5 lx0.5 lx0.5 lx
2.5204.58.58.54.5
31459.59.55
4859.59.55
645.510.510.55.5
83611.511.56
102611.511.56

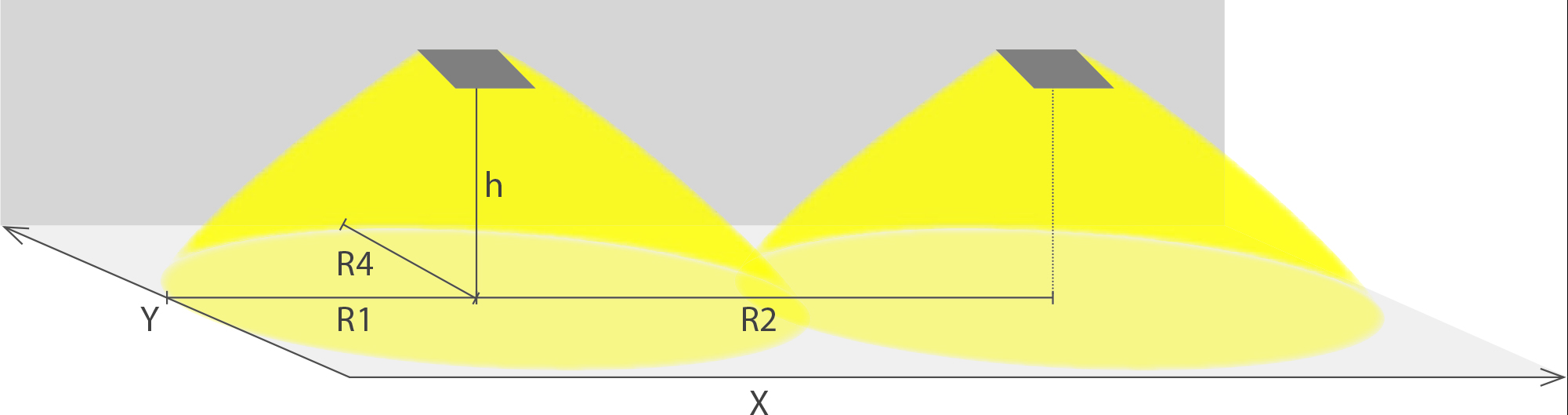

Nödbelysning för utrymningsväg (takmontage)

  • 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.

R1 avstånd från vägg (X-axel)

R2 Avstånd mellan armaturerna (X-axel)

R4 Avstånd från vägg (Y-axel)

Nödbelysning för utrymningsväg (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R4 (m)
--1 lx1 lx1 lx
2.5204.591
3144.59.51
485.5111
646121
836121
