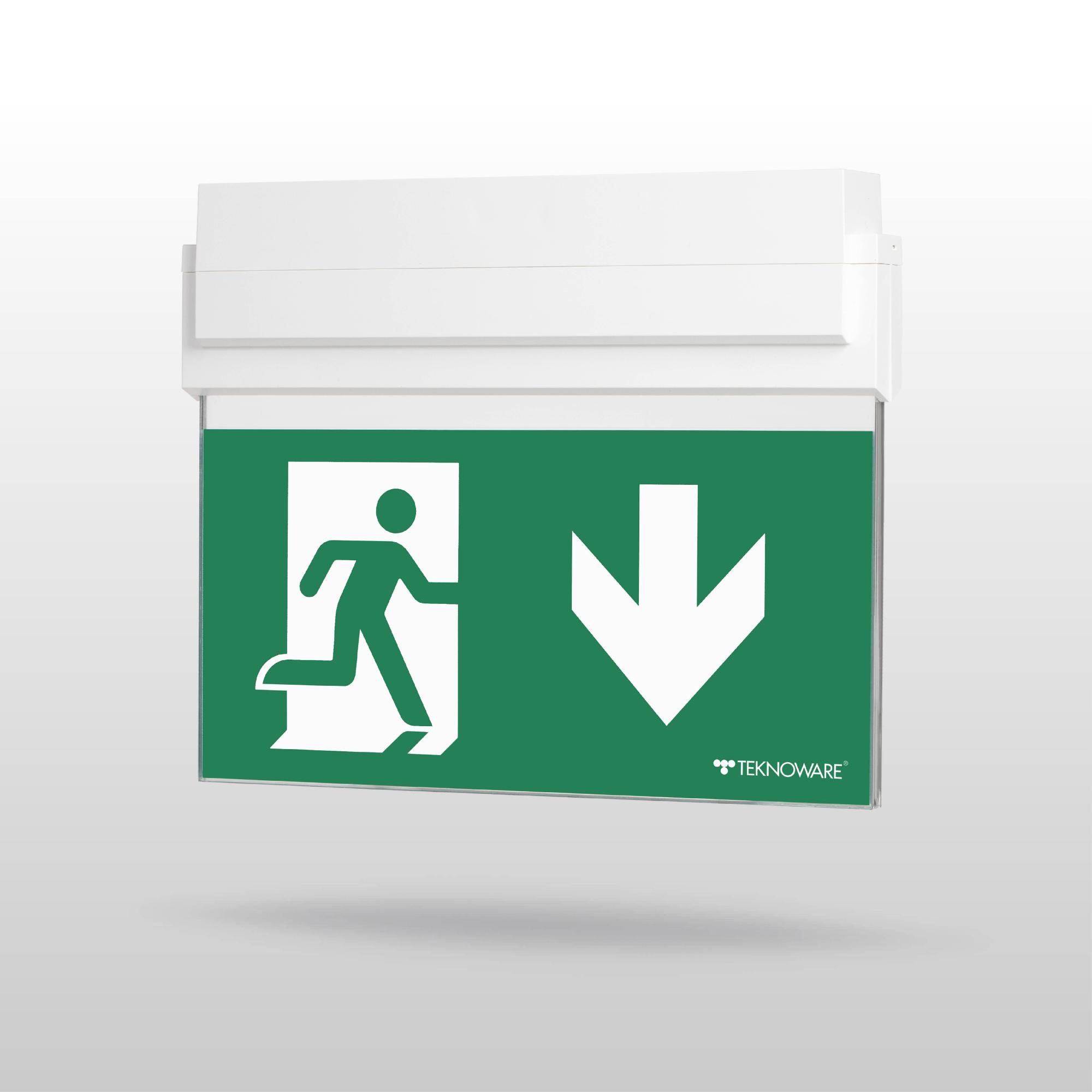

ESC 80 dimmad hänvisningsarmatur TWT8041WKR

Lägg till i listanLadda ner PDF

Adresserbar 24 V centralmatade dimmad hänvisningsarmatur

ESC 80 är en hänvisningsarmatur utrustad med en ljusskylt som kombinerar den senaste tekniken med modern armaturdesign. ESC 80 TWT8041WKR är dimmad i normalläge för att förhindra störande ljus från hänvisningsarmaturen i mörka miljöer. Ljuset ställs in på full ljusstyrka med hjälp av en intelligent kontrollenhet, en lokal kontrollenhet eller automatiskt i en nödsituation.
Tack vare Teknowares innovativa elektronik- och produktdesign, har ESC 80 -armaturen ett jämnt belyst piktogram, låg strömförbrukning, samt ett slankt utseende.
Det går att välja mellan tre olika armaturstorlekar. ESC 80 -armaturer kan användas både ensidiga och dubbelsidiga, och monteras på ytan eller infällda. ESC 80 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

icon-ce
EN 1838
EN 60598_2_22
650 °C
43
icon-LED
24 V 50/60 Hz AC DC
icon-ProtectionClassIII
9003
icon-TapsaControl
icon-Through-wiring
20 m
26 m
30 m
SKUTWT8041WKRE-nummerNej
GTIN6438045027180Tullkodex94056180
Vikt0,69 kgMått26,80 × 4,00 × 18,50 cm
StommmaterialplastCE Mark (SE)Ja
FärgRAL9003Elektrisk montage2/3 x 2,5 mm²
EN 1838JaEN 60598-2-22Ja
ETIM class[EC001957]Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43LjuskällaLED
Max inmatningseffekt VA2,3 VAMax inmatningseffekt W2,3 W
MontageTak, VäggMontage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning24 V, 50/60 Hz AC, DCSkyddsklassIII
Upotusaukon mitat45 x 275Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50Für Durchgangsverdrahtung geeignetJa
Havaintoetäisyys20 m, 26 m, 30 m
SKUTWT8041WKR
E-nummerNej
GTIN6438045027180
Tullkodex94056180
Vikt0,69 kg
Mått26,80 × 4,00 × 18,50 cm
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003
Elektrisk montage2/3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43
LjuskällaLED
Max inmatningseffekt VA2,3 VA
Max inmatningseffekt W2,3 W
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning24 V, 50/60 Hz AC, DC
SkyddsklassIII
Upotusaukon mitat45 x 275
Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50
Für Durchgangsverdrahtung geeignetJa
Havaintoetäisyys20 m, 26 m, 30 m

Måttritningar

Måttritning
Måttritning
Måttritning

Nedladdningar och datablad

FilnamnLadda
VOT51_EFS.pdfLadda
Allmän information om montering av Teknoware armaturerLadda

Installationsvideor

Produkter som krävs

Tillbehör

SKUE-nummerBeskrivning
TW77507B4281135Bollskydd TW77507BLägg till i varukorg
TWT90024211300Flag bracket TWT9002Lägg till i varukorg
TWT80014281031Infälld monteringsram TWT8001Lägg till i varukorg
TWT90004211302Pendelhållare TWT9000Lägg till i varukorg
