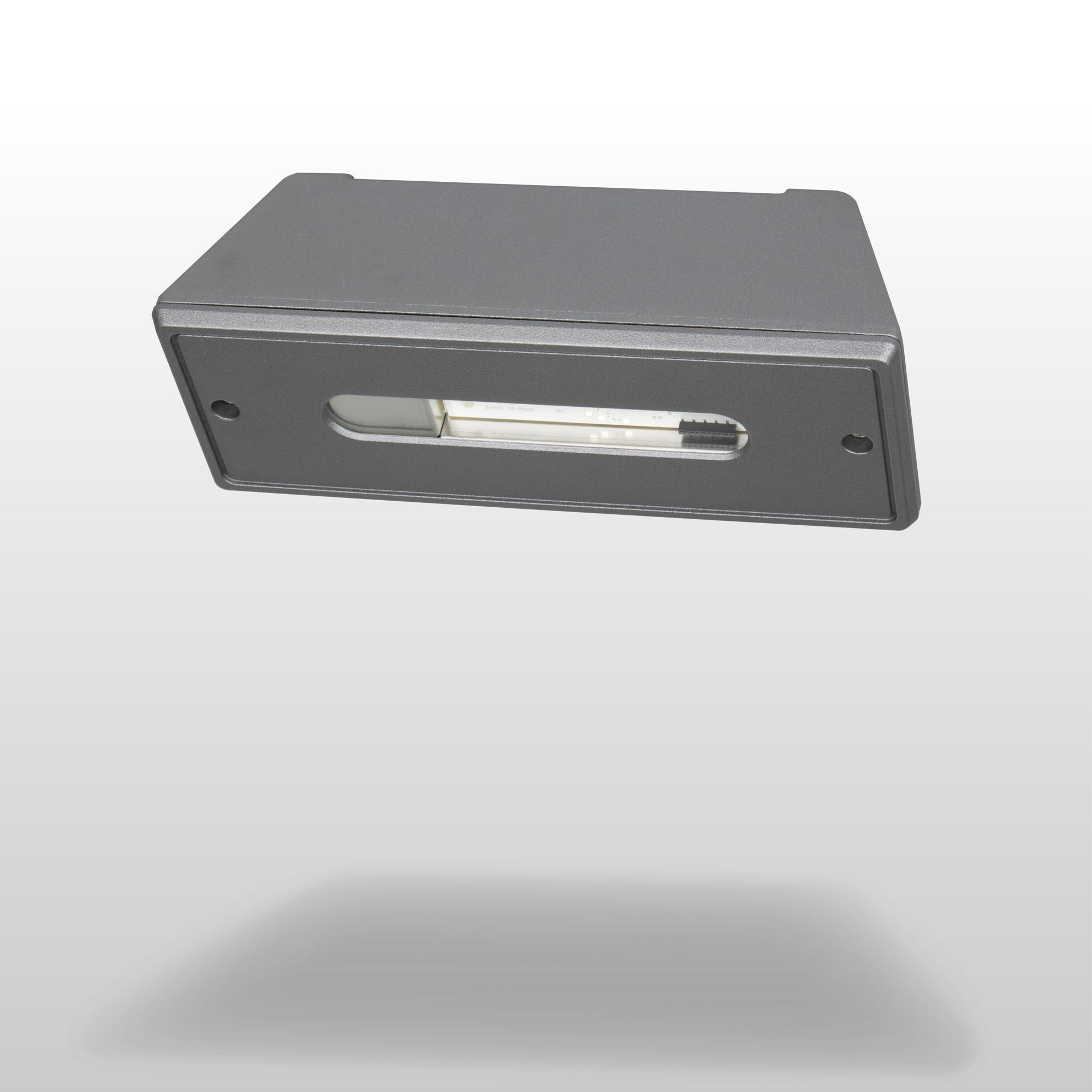

Stamina Zone -turvavalaisin TWT5271W
24-230 V keskusakustojärjestelmiin liitettävä turvavalaisin
Stamina Zone on suunniteltu vastaamaan haastavien käyttökohteiden vaatimuksia.
Valaisimella on iskunkestävä IK10-luokiteltu metallirunko ja se on pöly- sekä vesitiivis IP65-luokituksen mukaisesti. Tätä mallia voidaan käyttää jopa -30°C pakkasella. Valaisin voidaan asentaa usealla eri tavalla. Tämä malli on 230 V keskusakustojärjestelmään liitettävä avoimen alueen valaisemiseen suunniteltu ulkoturvavalaisin.
| Tuotekoodi | TWT5271W | Sähkönumero | 4148865 | |
|---|---|---|---|---|
| GTIN | 06438045029559 | Tullikoodi | 94056180 | |
| Paino | 1,20 kg | Mitat | 26,50 × 10,00 × 8,70 cm | |
| Rungon materiaali | alumiinivalu | CE Merkintä | Kyllä | |
| Väri | RAL9007 (Grey aluminium) | Sähköinen asennus | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | |
| EN 1838 | Kyllä | EN 60598-2-22 | Kyllä | |
| ETIM luokka | Turva-/opastevalaisin (EC001957) | Muoviosien kuumalankakoe (°C) | 850 | |
| IP Luokka | IP65 | Valonlähde | LED | |
| Valovirta (lm) | 480 | Max. Syöttöteho VA | 7,8 VA (24 V), 14,5 VA (230 V) | |
| Max Syöttöteho W | 5,5 W (24V), 6,5 W (230V) | Asennus vakiona | Katto, Seinä | |
| Nimellissyöttöjännite | 24-230 V, 50/60 Hz AC, DC | Suojausluokka | III (24 V), I (230 V) | |
| Käyttölämpötila Min - Max (°C) | -30...+50 | Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT5271W |
|---|---|
| Sähkönumero | 4148865 |
| GTIN | 06438045029559 |
| Tullikoodi | 94056180 |
| Paino | 1,20 kg |
| Mitat | 26,50 × 10,00 × 8,70 cm |
| Rungon materiaali | alumiinivalu |
| CE Merkintä | Kyllä |
| Väri | RAL9007 (Grey aluminium) |
| Sähköinen asennus | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 1838 | Kyllä |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 850 |
| IP Luokka | IP65 |
| Valonlähde | LED |
| Valovirta (lm) | 480 |
| Max. Syöttöteho VA | 7,8 VA (24 V), 14,5 VA (230 V) |
| Max Syöttöteho W | 5,5 W (24V), 6,5 W (230V) |
| Asennus vakiona | Katto, Seinä |
| Nimellissyöttöjännite | 24-230 V, 50/60 Hz AC, DC |
| Suojausluokka | III (24 V), I (230 V) |
| Käyttölämpötila Min - Max (°C) | -30...+50 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 0.5 luksin taulukko avoimille alueille standardin EN 1838 mukaisesti; 0.5 metrin raja-alue on huomioitu taulukossa.
- Mittaustaso 0.02 m, mittaustulos katkokäytöllä.
R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R3 valaisimien asennusväli Y-suunta
R4 etäisyys seinästä Y-suunta
Avoimen alueen turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 4 | 31 | 3.5 | 7.5 | 7.5 | 3.5 |
| 6 | 14 | 4.5 | 9.5 | 9.5 | 4.5 |
| 8 | 7 | 5 | 10.5 | 10.5 | 5 |
| 10 | 5 | 5.5 | 12 | 12 | 5.5 |
| 12 | 3.5 | 6 | 13 | 13 | 6 |
| 14 | 2.5 | 6 | 13 | 13 | 6 |
| 16 | 2 | 6 | 13 | 13 | 6 |
- 1 lux:in ja 0,5 lux:in taulukko, opastevalaisimen alla
- Mittaustaso 0,02 m, mittaustulokset akkukäytöllä.
R1 etäisyys seinästä X-suunta
R4 etäisyys seinästä Y-suunta
Seinäasennus
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R4 (m) | R1 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 0.5 lx | 0.5 lx |
| 2.5 | 80 | 2.5 | 4 | 3 | 5 |
| 3 | 56 | 2.8 | 4.3 | 3.3 | 5.3 |
| 4 | 31 | 3.4 | 4.8 | 3.9 | 6 |
| 6 | 12 | 4.3 | 5.5 | 5 | 7 |
Lataukset ja tuotekortti
| Tiedosto | Lataa |
|---|---|
| Tuotekortti | Lataa |
| Yleistietoa Teknowaren valaisimien asentamisesta | Lataa |
| Asennusohje Stamina - VOT111 | Lataa |
Tarvitset myös yhden tai useamman näistä
| Tuotekoodi | Sähkönumero | Kuvaus | |
|---|---|---|---|
| XWT5210 | 4244132 | Stamina seinäkannake XWT5210 | Lisää ostoskoriin |
| XWT5211 | 4244133 | Stamina kattokannake XWT5211 | Lisää ostoskoriin |
