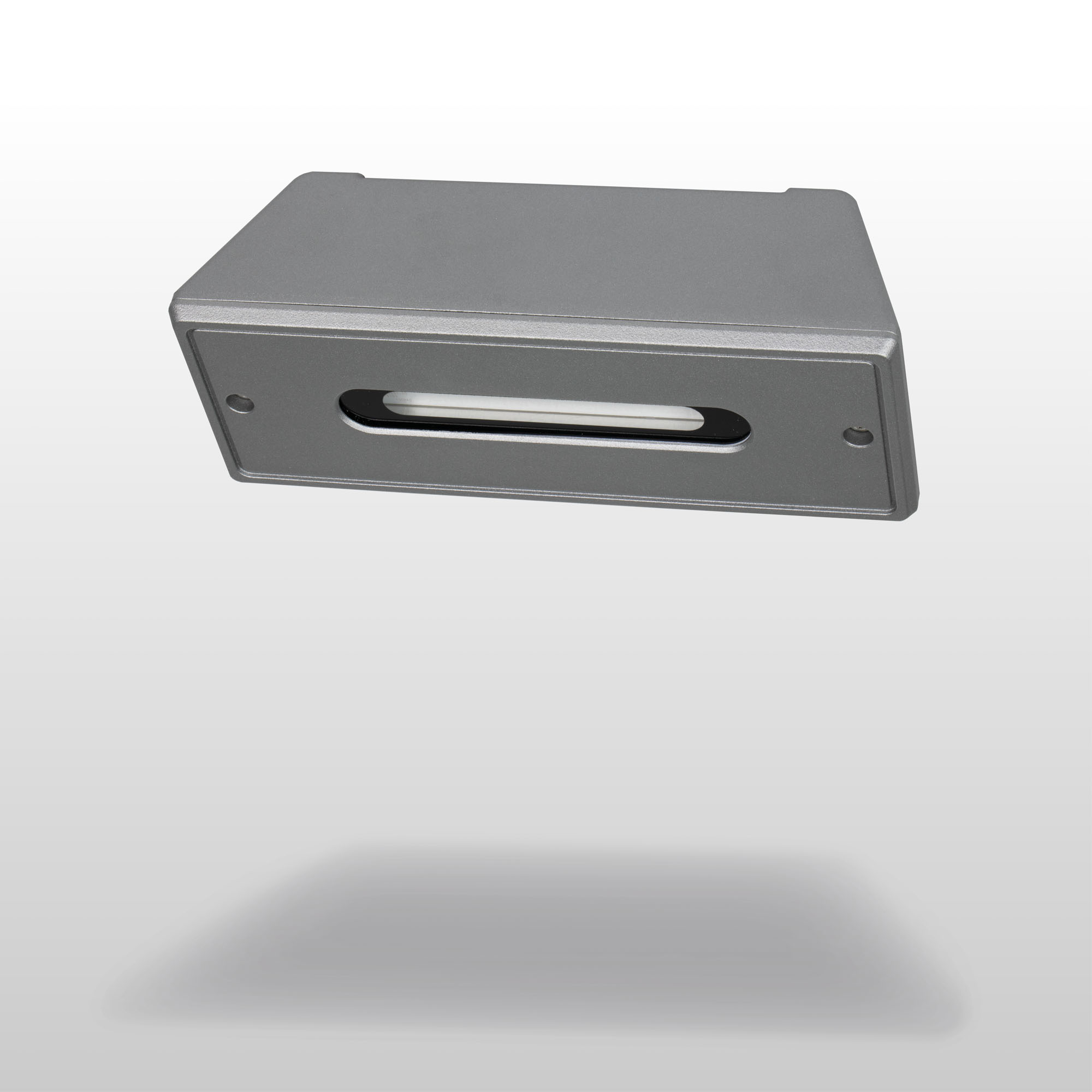

Stamina Zone Highoutput -turvavalaisin TWT5751WKH
Osoitteelliseen 230 V keskusakustojärjestelmään liitettävä turvavalaisin
Stamina Zone Highoutput TWT5751WKH on suunniteltu vastaamaan haastavien käyttökohteiden vaatimuksia.
Valaisimella on iskunkestävä IK10-luokiteltu metallirunko ja se on pöly- sekä vesitiivis IP65-luokituksen mukaisesti. Tätä mallia voidaan käyttää jopa -30°C pakkasella. Valaisin voidaan asentaa usealla eri tavalla. Tämä malli on varustettu optiikalla, mikä mahdollistaa valaisimen asennuksen jopa 20 metrin korkeuteen.
| Tuotekoodi | TWT5751WKH | Sähkönumero | 4244129 | |
|---|---|---|---|---|
| GTIN | 6438045024547 | Tullikoodi | 94056180 | |
| Paino | 1,20 kg | Mitat | 26,50 × 10,00 × 8,70 cm | |
| Rungon materiaali | alumiinivalu | CE Merkintä | Kyllä | |
| Väri | RAL9007 (Grey aluminium) | Sähköinen asennus | 3 x 2,5 mm² | |
| EN 1838 | Kyllä | EN 60598-2-22 | Kyllä | |
| ETIM luokka | Turva-/opastevalaisin (EC001957) | Muoviosien kuumalankakoe (°C) | 850 | |
| Intelligent Controller | Kyllä | IP Luokka | IP65 | |
| Valonlähde | LED | Valovirta (lm) | 1110 | |
| Max. Syöttöteho VA | 33 VA | Max Syöttöteho W | 18 W | |
| Asennus vakiona | Katto, Seinä | Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC | |
| Suojausluokka | I | Tapsa Control | Kyllä | |
| Käyttölämpötila Min - Max (°C) | -30...+50 | Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT5751WKH |
|---|---|
| Sähkönumero | 4244129 |
| GTIN | 6438045024547 |
| Tullikoodi | 94056180 |
| Paino | 1,20 kg |
| Mitat | 26,50 × 10,00 × 8,70 cm |
| Rungon materiaali | alumiinivalu |
| CE Merkintä | Kyllä |
| Väri | RAL9007 (Grey aluminium) |
| Sähköinen asennus | 3 x 2,5 mm² |
| EN 1838 | Kyllä |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 850 |
| Intelligent Controller | Kyllä |
| IP Luokka | IP65 |
| Valonlähde | LED |
| Valovirta (lm) | 1110 |
| Max. Syöttöteho VA | 33 VA |
| Max Syöttöteho W | 18 W |
| Asennus vakiona | Katto, Seinä |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC |
| Suojausluokka | I |
| Tapsa Control | Kyllä |
| Käyttölämpötila Min - Max (°C) | -30...+50 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 0.5 luksin taulukko avoimille alueille standardin EN 1838 mukaisesti; 0.5 metrin raja-alue on huomioitu taulukossa.
- Mittaustaso 0.02 m, mittaustulos katkokäytöllä.
R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R3 valaisimien asennusväli Y-suunta
R4 etäisyys seinästä Y-suunta
Avoimen alueen turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 3 | 44 | 5 | 12 | 7 | 4 |
| 4 | 24 | 5.5 | 14 | 8.5 | 4.5 |
| 6 | 11 | 6 | 16 | 12 | 6 |
| 8 | 6.5 | 9 | 18 | 14 | 7 |
| 10 | 4.5 | 9.5 | 19 | 15 | 7.5 |
| 12 | 3 | 10 | 20 | 16 | 8 |
| 14 | 2 | 10 | 20 | 16 | 8 |
| 16 | 1.5 | 10 | 20 | 16 | 8 |
| 18 | 1.2 | 10 | 20 | 16 | 8 |
| 20 | 0.9 | 10 | 20 | 16 | 8 |
Lataukset ja tuotekortti
| Tiedosto | Lataa |
|---|---|
| Tuotekortti | Lataa |
| Yleistietoa Teknowaren valaisimien asentamisesta | Lataa |
| Asennusohje Stamina - VOT111 | Lataa |
Yhteensopivat tuotteet
| Tuotekoodi | Sähkönumero | Kuvaus | |
|---|---|---|---|
| XWT5210 | 4244132 | Stamina seinäkannake XWT5210 | Lisää ostoskoriin |
| XWT5211 | 4244133 | Stamina kattokannake XWT5211 | Lisää ostoskoriin |
