ESC 81 LED-Rettungszeichenleuchte TWT8151W
LED-Rettungszeichenleuchte für 230 V Zentralbatterieanlagen
ESC 81 ist eine innovative LED-Rettungszeichenleuchte, die mit einer Leuchtplatte ausgestattet ist. Sie kombiniert modernste Technologie mit einem modernen Leuchtendesign.
Gleichmäßig beleuchtete Leuchtplatten, ein geringer Energieverbrauch und ein schlankes Aussehen der Leuchten sind das Ergebnis der Pionierarbeit und des Know-hows von Teknoware in den Bereichen Elektronik und Produktdesign. Die Leuchte kann ein- oder zweiseitig verwendet werden – sowohl als Einbau als auch als Aufbaumontage.
ESC 81 ist dank eines separaten Montagestücks, an das auch die Stromversorgung angeschlossen wird, besonders einfach und schnell zu montieren.
Piktogramme sind nicht im Lieferumfang enthalten, sondern müssen separat bestellt werden.
| Produktcode | TWT8151W | GTIN | 6438045011899 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 1,40 kg | |
| Abmessungen | 405 × 40 × 287 mm | Gehäusematerial | Kunststoff | |
| CE Mark (DE) | Ja | Farbe | RAL9003 (Weiß) | |
| Elektrische Montage | 2/3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | Sicherheitsleuchte (EC001957) | |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 | IP-Klasse | IP43 | |
| Lichtquelle | LED | Max Eingansleistung VA | 5,5 VA | |
| Max Eingansleistung W | 3,2 W | Montage | Decken, Wand | |
| Montage (mit Zubehör) | Wandausleger, Pendel, Einbau | Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC, DC | |
| Schutzklasse | II | Einbauöffnung | 45 x 415 | |
| Betriebstemperatur Min - Max (°C) | -30...+50 | Für Durchgangsverdrahtung geeignet | Ja | |
| Erkennungsweite | 40 m, 60 m |
| Produktcode | TWT8151W |
|---|---|
| GTIN | 6438045011899 |
| Zollkode | 94056180 |
| Gewicht | 1,40 kg |
| Abmessungen | 405 × 40 × 287 mm |
| Gehäusematerial | Kunststoff |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 2/3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 |
| IP-Klasse | IP43 |
| Lichtquelle | LED |
| Max Eingansleistung VA | 5,5 VA |
| Max Eingansleistung W | 3,2 W |
| Montage | Decken, Wand |
| Montage (mit Zubehör) | Wandausleger, Pendel, Einbau |
| Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC, DC |
| Schutzklasse | II |
| Einbauöffnung | 45 x 415 |
| Betriebstemperatur Min - Max (°C) | -30...+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
| Erkennungsweite | 40 m, 60 m |
Maßzeichnungen
Lichtverteilungstabellen
- 1 lux und 0,5 lux Tabelle, unter der Rettungszeichenleuchte
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.

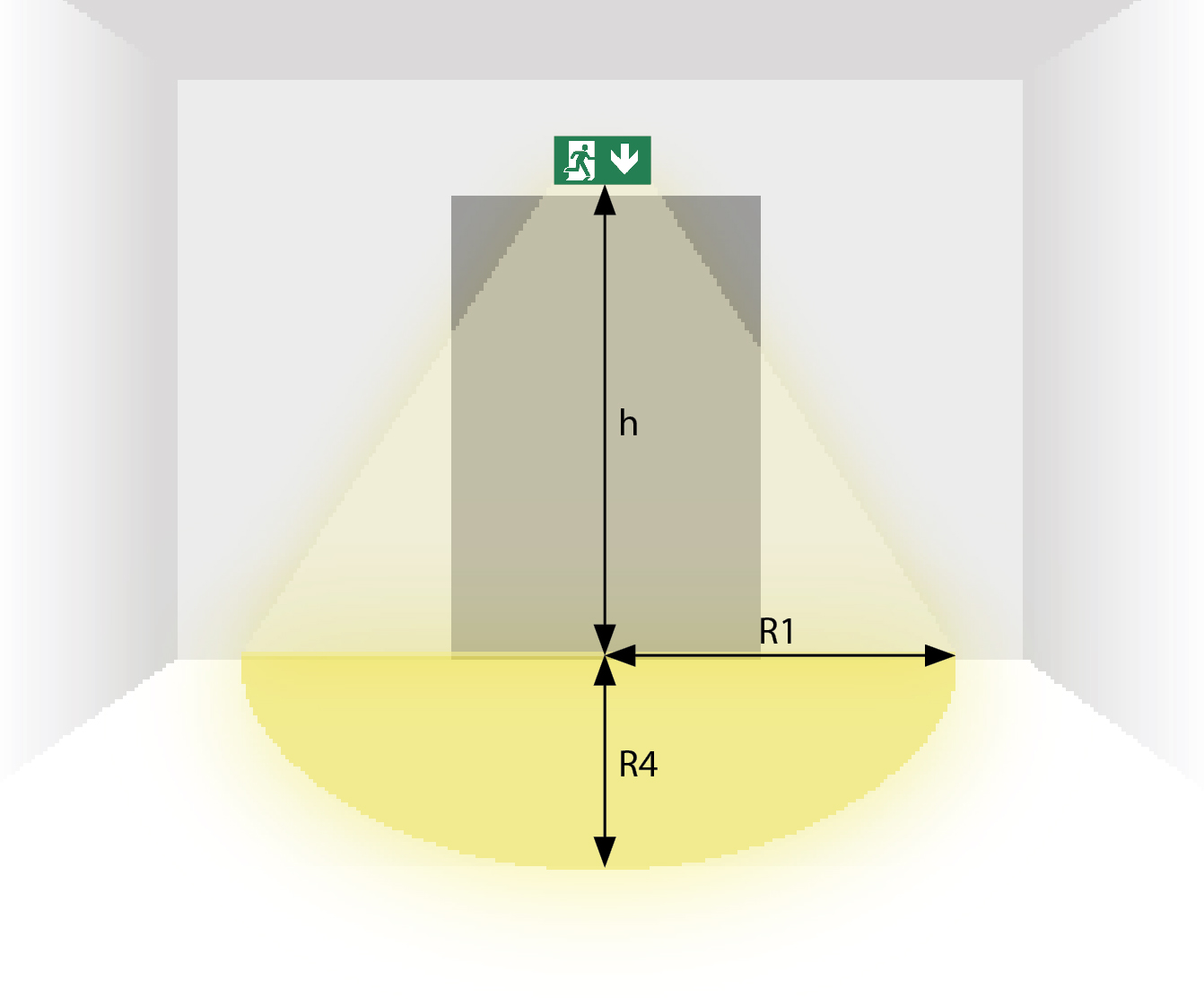

R1 Abstand von Wand (X-Achse)
R4 Abstand von Wand (Y-Achse)
Downlight-Tabelle für Rettungszeichenleuchten
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R4 (m) | R1 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 0.5 lx | 0.5 lx |
| 2 | 1.5 | 0.5 | 1 | 1.5 | 2 |
| 2.5 | 0.8 | 1.5 | 2 |
